התייעלות אנרגטית במבני ציבור

---





מטרת המערכת:

• התייעלות אנרגטית ומימוש כ 25% חיסכון בעלויות חשמל.

• קבלת יכולת בקרה ושליטה בכלל מערכות המיזוג והתאורה מבוססות IR.

• שליטה וכיבוי במערכת המקרנים (הוצאות תחזוקה גבוהות מאד מבוססות זמן – החלפת נורות).

• יכולת מימוש מידע (נצילות כיתות וחדרי עבודה, נוכחות, פעילות בשעות לא סבירות).

• שימור מערכות המיזוג ע"י תפעול מבוקר וחסכון בתקלות!

• מניעת גניבת חשמל / זליגת חשמל.

• חיבור למערכות בקרה נוספות (תאורה עירונית, נזילות מים, בקרת כניסה, וכו'.)















תכולת חדר מבוקר (ללא תלות ב- WIFI המסופק ע"י המזמין):

• יחידת IR למזגן הכוללת יכולות שידור + קליטה לקבלת חיווי משלט ושליחת הודעות IR (הפעלות ,כיבוי ,שליטה בטמפ').

• יחידת הIR משדרת למערכת הבקרה במספר אופציות תקשורת:

•   ZWAVE
•   WiFi
•   RF(433Mhz)

• שלט ייחודי המפעיל את יחידת בקרת ה IR (לקבלת דיווח אמת) ומניעת FALSE POSITIVE.

• חיישן נוכחות אלחוטי (לקבלת חיווי הימצאות אנשים במרחב).

• בקר צריכה אלחוטי (המותקן בשקע צריכת החשמל של המזגן).



לקבלת חיווי אמת של מצב המזגן – גם אם דולק/כבוי בתצורה ישירה (לא דרך מערכת הבקרה), הבקר מתקשר בטכנולוגיית Zwave למערכת הבקרה.

• בקר תאורה - מאפשר בקרה ושליטה במערכת התאורה כחלק ממערכת ההתייעלות האנרגטית – הבקר מתקשר בטכנולוגיית Zwave למערכת הבקרה.

• מפסק דיגיטלי (3 הפעלות) מאפשר בקרה ושליטה במערכת התאורה כחלק ממערכת ההתייעלות האנרגטית – הבקר מתקשר בטכנולוגיית Zwave למערכת הבקרה.



פתרונות חומרה LAST MILE :

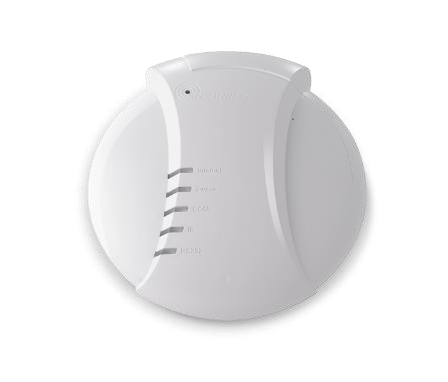

בקר DTGW

• מחובר ברשת IP לנתב.

• מהווה Access Point המסוגל לקבל התחברות ישירה אליו ב-WiFi כ-GW כרשת פרטית.

• מנהל ב-RF יחידות קצה תאורה, דימר ותריסים ב-230V ומסכי גלילה למסכי הקרנה בכיתות לימוד ב-24V.

• דימר בפרוטוקול Z-Wave גלובלי ותקני למערכות ניהול חשמל חכם.

מיוצר בארץ ומאושר על ידי משרד התקשורת בתדר 915Mhz-917Mhz.

• שולט באמצעות חיבור למתאם IP על מערכות KNX כולל תאורה, דימרים מסכי גלילה גלאים ומפסקי טמפרטורה.

• מנהל את יחידות המזגן בשני אמצעי חיבור:

• שליטה על מזגני VRF באמצעות חיבור דרך Coolmaster.
• שליטה על מזגנים הנתמכים בשלט IR באמצעות יחידת קצה (כחול לבן) המקבלת את הפקודה ב-ZWAVE/RF ומעבירה IR לשליטה על המזגן.

יצוין שהבקר שלנו היחיד שיודע לתת פקודה שתיתן את המענה האמיתי להדלקה או כיבוי כאשר המזגן במצב הפוך.

• לכל בקר שליטה על המזגן יש חיישן טמפרטורה שניתן לבצע באמצעותו תרחישים מבוססי טמפרטורה.

• מתחבר למערכות אזעקה קיימות / מותקנות ומקבל חיוויים של הגלאים כדי לייצר הפעלה של מערכות בהתאם לתרחישים מובנים מראש.

פתרון הנגישות הטוב ביותר לשליטה חכמה בכל בניין, משרד בית ספר או קמפוס.

הבקר מבוסס Z-Wave המשתמש ב-Wi-Fi ו-Bluetooth כדי לחבר בקלות את כל רכיבי המרחב החכם.

ההתקנה הראשונית שלו בכל אתר הינה קלה ואינטואיטיבית ומבוצעת באמצעות מכשירי PC, iOS או Android. מוגדר מראש לתמיכה במוצרי Z-Wave וחיישנים, מערכות AV ומערכות HVAC, בקר מרכזי זה מציע בקרה מרכזית וחיבור לוגי של מתגים חכמים, תריסים ומסכים חכמים, חיישני טמפרטורה, תנורי מים חמים ,מזגנים (IR ו VRF) מנעולים חכמים ועוד.

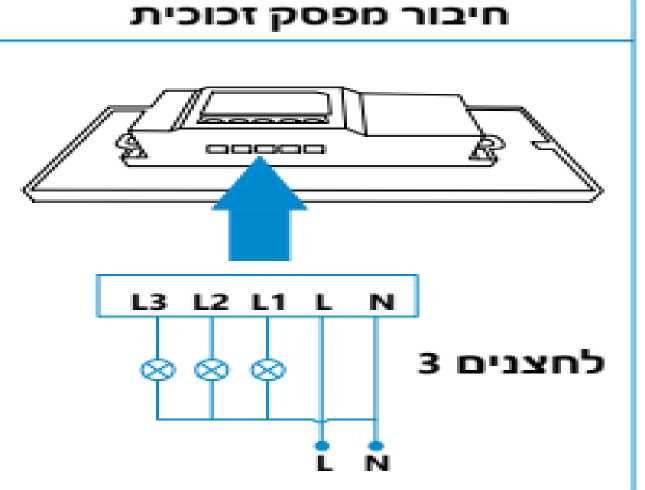

מפסק זכוכית מבוקר 3 לחצנים

המפסק החכם מתקשר עם מערכת השליטה  Hub  באמצעות תקשורת ZWAVE אוטונומית אלחוטית ( את לחצן L3 ניתן לתכנן גם כלחצן כיבוי כללי כולל כיבוי מזגן -IR)

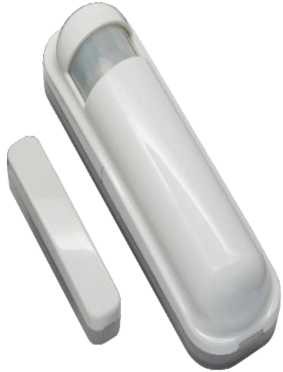

גלאי נפח אלחוטי

מופעל באמצעות סוללה (ללא צורך בתשתית)

מתקשר בתצורת  תקשורת ZWAVE אלחוטית עם מערכת שליטה



בקר מזגן IR

בקר המחובר למערכת ב ZWAVE/RF/WIFI ברשת פרטית ומשדר IR למזגן על פי פקודה ממערכת הבקרה ו/או על פי תרחישים.

• לבקר יש את כל פרוטוקולי ה IR למזגנים המוכרים וניתן להוסיף פרוטוקולים לפי צורך.

• לבקר קיים חיישן טמפרטורה אשר באמצעותו ניתן לנהל את פעילות המזגן לפי טווח טמפרטורות.

• הבקר מקבל פקודות משלט המקור של המזגן ומתרגם אותם לפעילות אמת במערכת הניהול של המזגן (בענן).

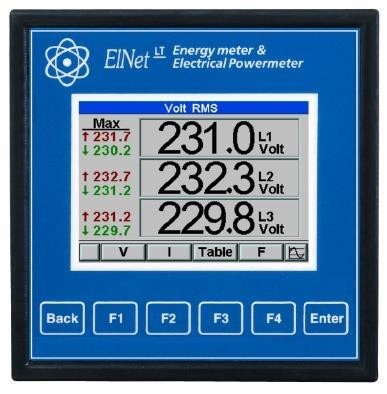

מד צריכת חשמל

מד צריכה מדווח (תקשורת – LAN, סלולאר או WIFI) מדידה באמצעות משני זרם המאפשר מדידת צריכה בתצורת חד פאזי/תלת פאזי לרבות מערכות מעל 250A.









המערכת עומדת בתקנים בינלאומיים CE וכן בתקני משרד התקשורת לנושא שידורי ה RF ומכון התקנים בנוגע לתקני בטיחות החשמל.

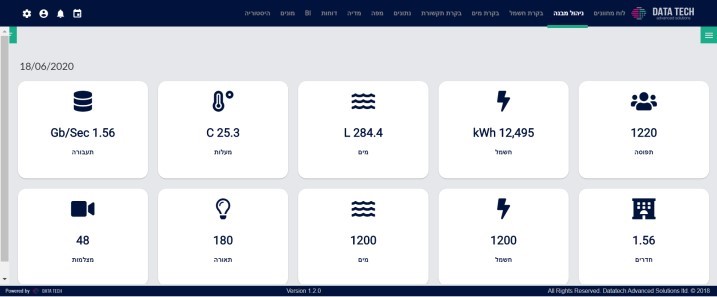

דש בורד ניהול מבנה:

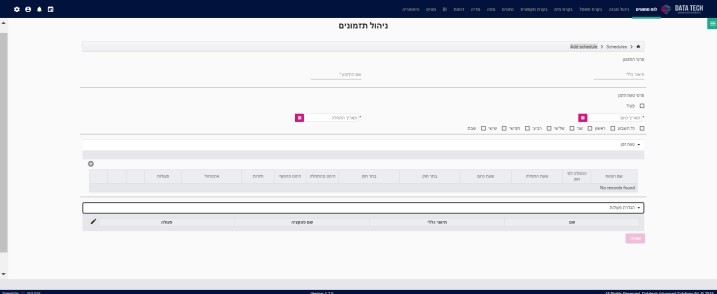

ניהול תזמונים במערכת:

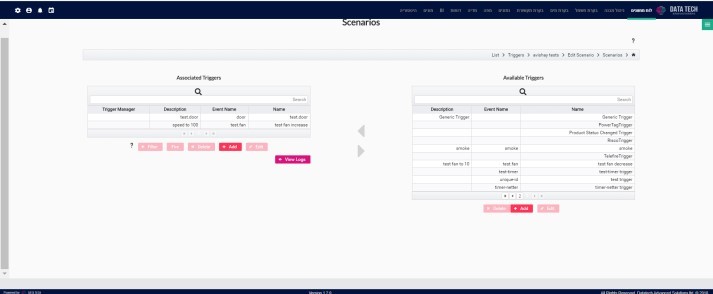

ניהול תרחישים (מנוע חוקים)
